液晶ディスプレイ（液晶モニター）を修理してみました 2006.12.28
２００４年に購入した e-yamaの
19AC1-Wという１９インチ液晶ディスプレイです。 当時は６３０００円もしたのです！！
２日ほど前からパワーオンにすると一瞬だけ表示して消えてました。
が、一度パワーオフにしてもう一度パワーオンにするとちゃんと表示するのです。
なんか変だぞとは思っていたのですが、、、まぁいっかぁと思い放置してたら、とうとう表示されなくなりました。
パワーランプは点滅しています。 電源関係の故障かな？と思い、サポートに電話すると
「電源関係の不具合らしいです。 保証期間は過ぎてますね。 修理費用は目安として１５０００円以上で、送料は負担して下さい。」と言うことでした。
往復の送料を含めると２万円前後？？ １９インチの液晶ディスプレイって新品で一番安いのが２３０００円ほどだったと思います。
そんなにお金は出せないぞ！ということで修理することにしました。（＾＾；；；
あてもなく修理すると言うわけではなく、症状からコンデンサーがダメなような気がしたからです。
ある日突然故障したわけではないし、表示できるとその日はずっと正しく表示できていた事などからコンデンサーかな？と思った次第です。
もしもそうなら不具合のコンデンサーを特定して取り替えればいいわけです。
注意すること！ 静電気には注意して下さい！ 静電気防止用のグッズを使ってもいいでしょう
分解するとメーカー保証はなくなります！！ 自己責任で行って下さい！
とにかく分解
用意するもの 新聞紙、梱包用のプチプチを下に敷き、あとはプラスドライバー１本だけ
|
|
|
裏のカバーは２重になっていました。
カバー毎に外したビスを整理しておきます。
番号を書いた紙の上にビスを置くといいです。
デジカメで写真に撮っておくと後で確認もできます。
|
基板が現れます。 |
|
基板に接続されたコネクターを外します。（赤丸の部分）
コネクターの向きや色などは記録して下さい。 組立の時に必要になりますよ。
この中のコンデンサーを調べます。
コンデンサーの液漏れや「ふくらみ」をチェックします。
「ふくらみ」は筒状の先端部分を見ます。
|
見つけました！ |
|
|
コンデンサーの交換
用意するもの コンデンサー １６ｖ １０００μＦ（不具合のコンデンサーの側面に書かれています）、ハンダコテ、ハンダ、ニッパー
コンデンサーは秋葉原で１個１１０円でした。 １個６０円というのもありましたが、、、心配だったので１１０円にしました。
持っていたハンダコテもハンダも古くなり何年か前に捨ててしまったのです。（＾＾；；； なのでハンダコテは８８０円、ハンダは３２０円でした。
ニッパーは錆びてました（＾＾；；；
ハンダコテで慎重にハンダを溶かして不具合のコンデンサーを取り外します。
基板に傷を付けたりハンダが散らないように慎重に！ 久しぶりのハンダコテで緊張した！
取り外したコンデンサー２つ
頭の部分が微妙にふくらんでますね。
|
コンデンサーの取付け 注意することはプラスとマイナスです。 基板のほうには（＋）が書かれいます。 |
|
|
★ここで間違うとコンデンサーが破裂します！

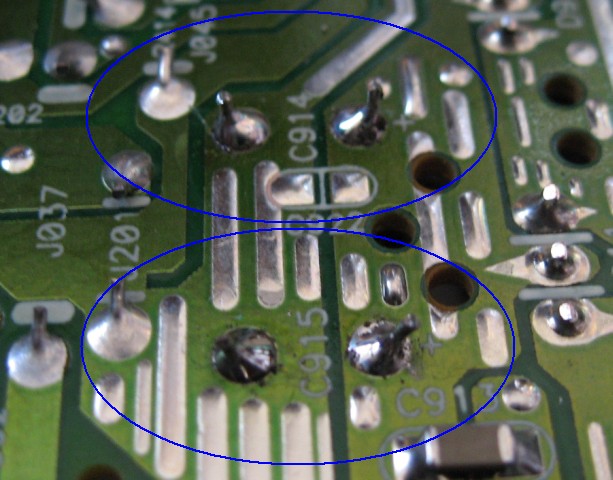

コンデンサーの足の部分と基板をハンダ付けします。
ハンダ付けしたあと、不要な足の部分をニッパーで切り取ります。
← 写真をクリックすると拡大されます
どう見てもヘタクソなハンダ付けですね（＾＾；；； ン十年ぶりで緊張しました
そして、分解したときと逆順で組立てですね。
終了です。
ケーブルを接続して、いよいよテストです！ パワーオン！！
見事に表示されました！！ にゃは〜(◎◎)／
修理にかかった費用は、コンデンサー２個で２２０円、ハンダコテ８８０円、ハンダ３２０円。
全部で
１４２０円でした。 大満足でした。
ハンダコテ、ハンダを持っている人なら、、、たったの２２０円ですね。
修理は自己責任でお願いいたします。
